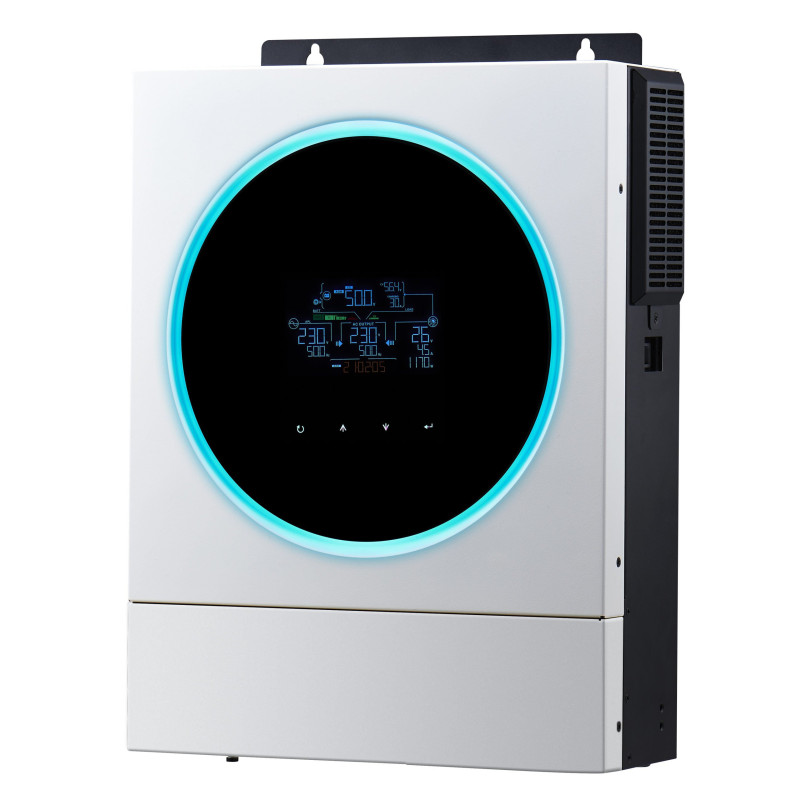

Inversor híbrido 4kW 24V AXPERT VM IV TWIN 120A/500V

Inversor híbrido 4kW 24V AXPERT VM IV TWIN ofrece 4000 W de potencia nominal, cargador solar MPPT de 120 A y entrada fotovoltaica de hasta 500 V. Está diseñado para instalaciones solares aisladas en viviendas, negocios y aplicaciones donde se necesita una alimentación estable, flexible y de onda sinusoidal pura.

Documentación

• Ficha técnica AXPERT VM IV 4kW TWIN
• Manual AXPERT VM IV 4kW 24V

Su arquitectura sin transformador permite reunir conversión de potencia, carga solar y gestión de baterías en un equipo compacto de 13 kg. Puede trabajar con baterías de 24 V de plomo-ácido, AGM, gel o litio, y también admite funcionamiento sin batería cuando la instalación y las condiciones de suministro lo permiten.

Ventajas del AXPERT VM IV TWIN 4kW

• Potencia nominal de 4000 W: adecuada para consumos domésticos, pequeños negocios y sistemas fotovoltaicos aislados.
• Doble salida TWIN: facilita la gestión separada de cargas prioritarias y cargas secundarias.
• Cargador solar MPPT de 120 A: optimiza la energía disponible en el campo fotovoltaico.
• Entrada FV de amplio rango: funcionamiento MPPT entre 60 y 450 VCC, con tensión máxima de circuito abierto de 500 VCC.
• Onda sinusoidal pura: alimentación estable para equipos electrónicos y electrodomésticos.
• Comunicación BMS: puertos RS-485, CAN-BUS y RS-232 para baterías de litio compatibles.
• WiFi y Bluetooth: supervisión y configuración mediante dispositivos móviles compatibles.
• Pantalla LCD extraíble: permite instalar el panel de control a distancia mediante cable UTP, hasta 20 metros.
• Funcionamiento sin batería: puede alimentar los consumos desde los paneles solares o la entrada de corriente alterna.

Gestión inteligente de energía

El inversor permite configurar desde la pantalla LCD la corriente de carga, la prioridad entre energía solar y red o generador, y el rango de tensión de entrada según el tipo de consumo. Además, puede conectarse a una fuente de corriente alterna para apoyar la instalación cuando la producción fotovoltaica o la batería no sean suficientes.

La ecualización programable ayuda al mantenimiento de baterías de plomo-ácido de ciclo profundo. El diseño del sistema de ventilación facilita la sustitución de los ventiladores y simplifica las tareas de mantenimiento. La función USB On-The-Go permite descargar datos del equipo.

Ficha técnica del inversor híbrido 4kW 24V

Salida de corriente alterna

• Potencia nominal: 4000 VA / 4000 W.
• Tensión de salida: 230 VCA ± 10 % en modo batería.
• Frecuencia: 50/60 Hz.
• Potencia de sobretensión: 8000 VA.
• Eficiencia: 90-93 %.
• Tiempo de transferencia: 10 ms para ordenadores y 20 ms para electrodomésticos.
• Forma de onda: sinusoidal pura.

Batería y cargadores

• Tensión de batería: 24 VCC.
• Tensión de carga flotante: 27 VCC.
• Protección por sobrecarga: 33 VCC.
• Cargador solar: MPPT.
• Potencia fotovoltaica máxima: 5000 W.
• Rango MPPT: 60-450 VCC.
• Tensión FV máxima en circuito abierto: 500 VCC.
• Corriente FV máxima: 27 A.
• Corriente máxima de carga solar: 120 A.
• Corriente máxima de carga CA: 100 A.
• Corriente máxima de carga total: 120 A.

Dimensiones, comunicaciones y entorno

• Dimensiones: 115 × 300 × 435 mm.
• Peso neto: 13 kg.
• Comunicaciones: USB, RS-232, RS-485, WiFi y contacto seco.
• Humedad relativa: del 5 % al 95 %, sin condensación.
• Temperatura de funcionamiento: de -10 °C a 50 °C.
• Temperatura de almacenamiento: de -15 °C a 60 °C.

Antes de instalar el equipo, verifica la compatibilidad de la batería, la tensión del campo fotovoltaico y la potencia simultánea de los consumos. La instalación y las protecciones eléctricas deben ser realizadas por personal cualificado.
