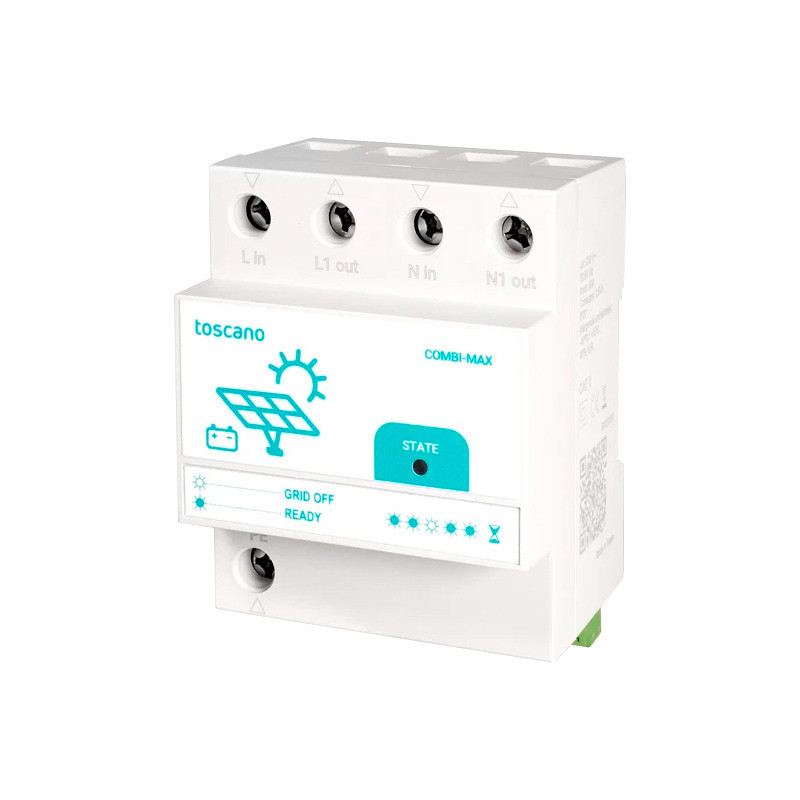

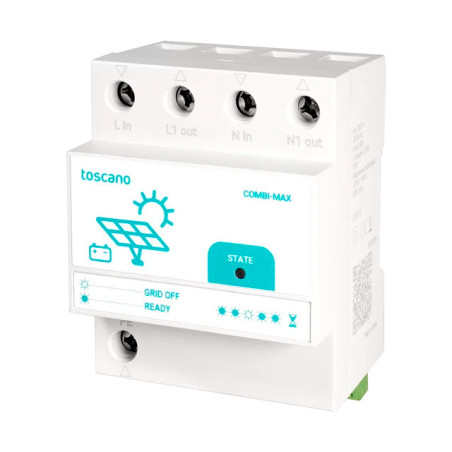

Backup Monofasico HUAWEI Toscano COMBI-MAX

El COMBI-MAX de Toscano es un dispositivo de conmutación diseñado para garantizar el suministro eléctrico en caso de cortes de luz, utilizando el inversor y los paneles solares como fuentes de energía alternativas.

El funcionamiento del COMBI-MAX implica una vigilancia constante de la tensión en la red. Si se detecta una interrupción en esta, el inversor deja de generar energía al perder la sincronización, y el COMBI-MAX activa el modo isla, permitiendo que el inversor alimente las cargas a través de los paneles solares o las baterías.

Durante el modo isla, las cargas conectadas al equipo reciben energía del inversor, manteniendo la red físicamente desconectada. Al detectar la reaparición de la red principal, el COMBI-MAX desactiva el modo isla y reconecta la instalación a la red después de un periodo de seguridad establecido por la normativa.

El dispositivo está equipado con un indicador luminoso frontal que muestra el estado de funcionamiento. En condiciones normales, el indicador permanece fijo en verde, pero se apaga en caso de corte de suministro después de realizar las acciones necesarias. Durante la reconexión a la red, el indicador parpadea dos veces por segundo, indicando que se está temporizando la reconexión y que la instalación continúa funcionando en modo isla durante este tiempo.

Especificaciones:

• Tensión de trabajo nominal 230 VAC
• Potencia máxima 9 Kw
• Frecuencia 50-60 Hz
• Consumo de potencia 2,5 W
• Sección máxima de bornas 35 mm (potencia) / 2,5 mm (control)
• Márgenes ambientales -10º + 55º C / 80% H.R.
• Grado de protección IP20
• Grado de polución 2
• Montaje Rail DIN 35
• Nº de módulos DIN 4
• Tiempo de respuesta < 1sg.

Es compatible con los inversores HUAWEI SUN2000-(2KTL-6KTL)-L1 y FRONIUS PRIMO GEN24.

Manuel COMBI-MAX
