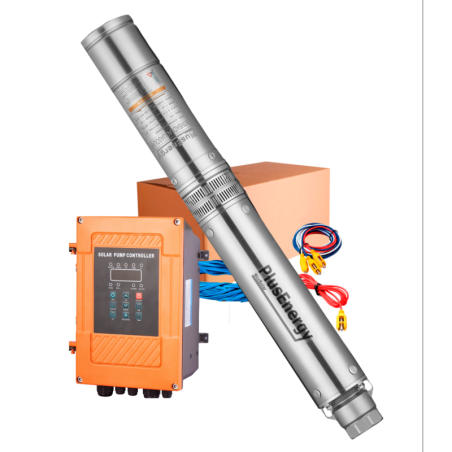

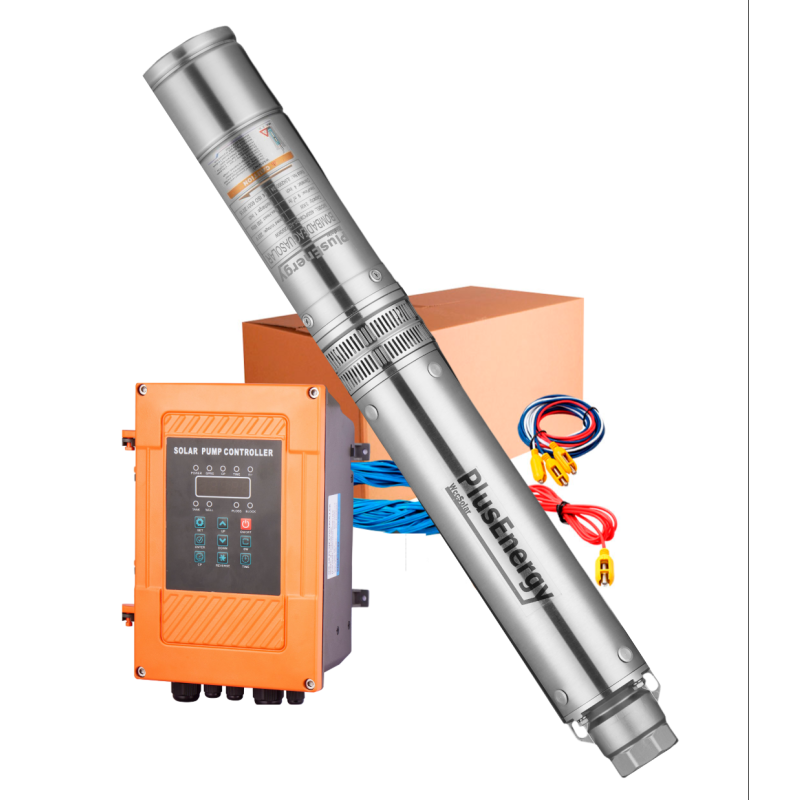

Bomba sumergible PlusEnergy 4SSPC14 320 AD380 7.5KW

Bomba sumergible PlusEnergy 4SSPC14 320 AD380 7.5KW funciona de siguiente tres forma: -Paneles solares Corriente DC -Generador Corriente AC -Corriente Alterna 380VAC

Manual 4SSPC14-320-AD380-7.5KW English

Manual 4SSPC14-320-AD380-7.5KW Español

Ficha Técnica

Por eso tenemos productos que van desde los 0 metros hasta los 320 metros de altura y un máximo de 14.000L/H

1. Introducción

• Definición: Una bomba sumergible es un tipo de bomba que se sumerge completamente en el líquido que necesita bombear. Estas bombas pueden funcionar tanto con corriente continua (DC) como con corriente alterna (AC).
• Aplicaciones: Se utilizan en diversas aplicaciones, como pozos profundos, drenaje de agua en sótanos, fuentes, sistemas de riego y en la industria para manejar líquidos corrosivos o abrasivos.

2. Características Técnicas

• Compatibilidad de Energía: Puede operar con fuentes de energía de DC y AC, lo que permite una mayor flexibilidad en su uso.
• Material de Construcción: Acero inoxidable, plásticos resistentes a la corrosión, o hierro fundido dependiendo del modelo y aplicación.
• Capacidad de Bombeo: Varía según el modelo, pero generalmente se mide en litros por minuto (LPM) o metros cúbicos por hora (m³/h).
• Altura Máxima de Bombeo: La altura máxima a la que puede elevar el agua, medida en metros.
• Diámetro de Salida: Especifica el tamaño de la salida de la bomba, lo que afecta el tipo de tuberías que se pueden usar.

3. Ventajas

• Eficiencia Energética: Las bombas sumergibles son más eficientes porque empujan el agua en lugar de succionarla, lo que reduce el consumo de energía.
• Operación Silenciosa: Como están sumergidas, generan menos ruido en comparación con otros tipos de bombas.
• Versatilidad: La capacidad de operar con DC y AC permite su uso en diferentes escenarios, como sistemas alimentados por energía solar o conexiones eléctricas tradicionales.

4. Tipos de Bombas Sumergibles

• De Pozo Profundo: Utilizadas principalmente para extraer agua de pozos profundos.
• Drenaje: Ideales para el drenaje de sótanos y otras áreas inundadas.
• Aguas Residuales: Diseñadas para manejar aguas residuales y líquidos con sólidos.
• Riego: Usadas en sistemas de riego agrícola.

5. Instalación y Mantenimiento

• Instalación: Instrucciones sobre cómo instalar la bomba de manera segura, asegurando que esté completamente sumergida y bien conectada a la fuente de energía.
• Mantenimiento: Recomendaciones sobre la limpieza regular, revisión de conexiones eléctricas y pruebas de funcionamiento para garantizar la longevidad y eficiencia de la bomba.

6. Consideraciones de Seguridad

• Protección Contra Sobrecargas: Las bombas deben tener protección contra sobrecargas eléctricas para evitar daños.
• Seguridad Eléctrica: Uso de interruptores de circuito de falla a tierra (GFCI) para evitar riesgos eléctricos.
• Manejo Adecuado: Nunca operar la bomba sin estar sumergida en el agua para evitar el sobrecalentamiento.

7. Aplicaciones Prácticas

• Agricultura: Utilizadas en sistemas de riego eficientes, especialmente en zonas rurales con acceso limitado a la red eléctrica.
• Industria: Manejo de líquidos corrosivos o abrasivos en procesos industriales.
• Doméstico: Control de inundaciones y suministro de agua en áreas residenciales.

• Las Bomba sumergible PlusEnergy 4SSPC14 320 AD380 7.5KW son una solución versátil y eficiente para una amplia gama de aplicaciones. Su capacidad para operar tanto con corriente continua como alterna las hace ideales para diversas situaciones, desde el uso en áreas remotas con energía solar hasta aplicaciones industriales y domésticas.

Control automático de llenado de tanque

Hemos simplificado el sistema de control de llenado de tanque gracias a nuestra controladora automática. Con ella, el sistema controlará automáticamente cuando arrancar o parar en función de la capacidad que tenga el tanque.

Además, permite la conexión de corriente alterna para la utilización de un generador al que poder arrancar y parar de forma totalmente automática.

Protección de pozo con sonda

Hay dos variables muy importantes para controlar que la bomba pare antes de que el pozo se seque por completo: La primera es para la protección de la propia bomba. La segunda para preservar el pozo. Es por eso que en PlusEnergy hemos desarrollado el sistema StopFlow con el que la bomba automáticamente, interrumpe su funcionamiento.

De esta forma logramos alargar notablemente la vida de ambas partes.

Corriente Continua o Corriente Alterna Con los mismos hilos!

Solo 3 hilos para hacer funcionar esta bomba, y uno de ellos, es la toma a tierra, y con ellos, podemos alimentar la bomba tanto con corriente continua como con corriente alterna. Si, parece increíble. De esta forma cubrimos la necesidad de maximizar las opciones a la hora de hacer trabajar una bomba solar

Cuerpo de Acero inoxidable

Nuestro producto está fabricado con los materiales más resistentes. Todo el conjunto está fabricado en Acero Inoxidable 304.

Amplio rango de tensión

ENTRADA: VMP del panel solar = 36 V CC VOC del panel solar = 44 V CC Potencia del panel solar ≥ 540 W Cantidad de paneles solares = 22 piezas

FORMA DE CONEXION PANELES SOLARES: 2 Paralelos de 11 series (450w a 605w) TOTAL 22 PANELES Función mínimo 11 paneles

SALIDA: VMP = 396 V CC VOC = 484 V CC Potencia ≥ 11880 W

Tamaño de salida 1,5 pulgadas

Tamaño del contorno 4 pulgadas

Hasta 14.000 litros/hora

Disponemos de equipos capaces de dar un caudal de hasta 14.000 litros/hora. Algo increíble teniendo en cuenta la potencia en paneles que necesita para ello.

Electrónica encapsulada

La razón de la simpleza del sistema a la hora de su funcionamiento e instalación reside en la propia bomba. Es ahí donde reside el cerebro de la misma. Un sistema electrónico inteligente cuyo trabajo es esencial. Todo protegido dentro del propio cuerpo del motor.

FUNCIONALIDADES QUE OFRECE LA CONTROLADORA: • Selección de la fuente de entrada de alimentación. En el modo AC, la fuente de alimentación entrante puede ser la conexión a red o generador. • Selección de la fuente de entrada de alimentación. En el modo DC, la fuente de alimentación entrante puede ser paneles solares o baterías. DC es la fuente de alimentación por defecto. • Botón para cambiar entre el modo automático, modo AC, modo DC. • Control de encendido y apagado de la bomba. • Protección ante altas tensiones. El motor de la bomba se apagará cuando el rango AC>265V. • Protección ante alto voltaje. El motor de la bomba se apagara cuando la DC>480V. • La bomba detiene su funcionamiento cuando el sensor de la controladora detecta que está lleno. Así mismo, al descender el nivel del agua, la bomba vuelve a iniciarse.

Instalación Bomba solar sumergible Plus Energy
