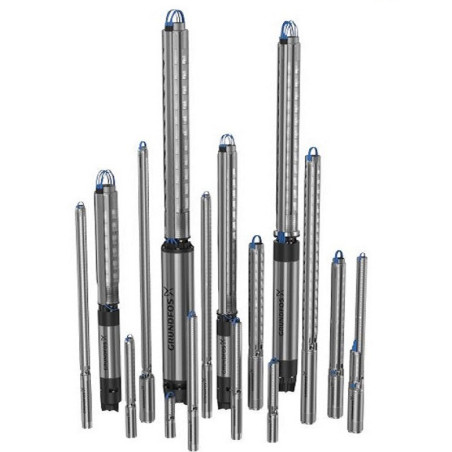

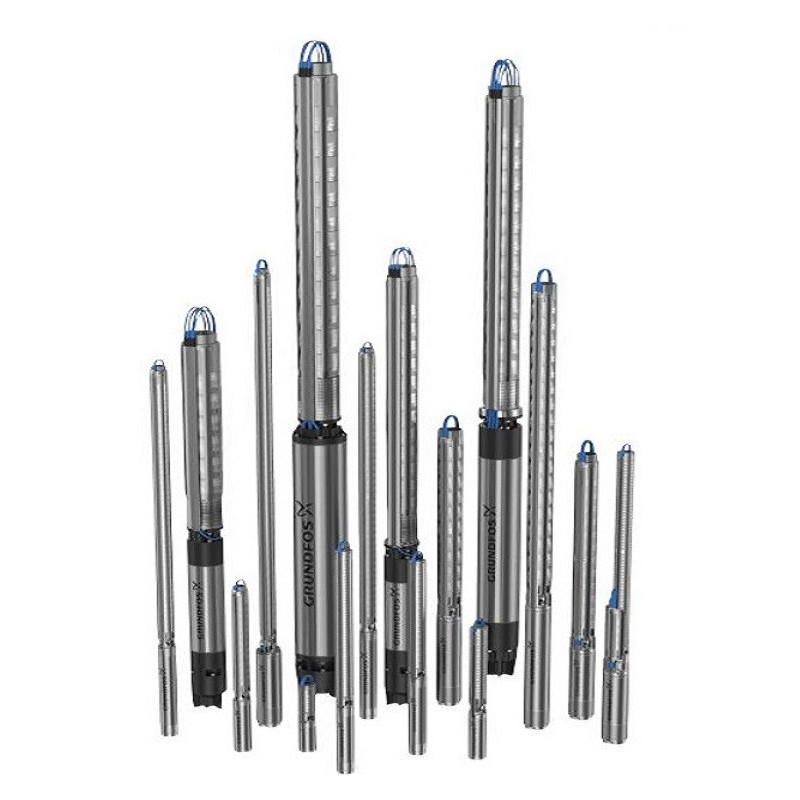

Bombas de agua Solar Sumergible Grundfos SQFlex

Las SQFlex de Grundfos son bombas de perforación sumergibles diseñadas para bombear

agua Sistemas de abastecimiento de agua basados en energías renovables.

Grafica de Culva Bomba Grundfos

Protección contra marcha en seco La bomba SQF está protegida contra el funcionamiento en seco para para evitar daños a la bomba. el funcionamiento en seco la protección se activa mediante un electrodo de nivel de agua colocado en el cable del motor 0,3 – 0,6 m por encima de la bomba, dependiendo del tipo de bomba. El electrodo de nivel de agua mide el contacto Resistencia a la manga del motor a través del agua. Cuando el nivel del agua cae por debajo del electrodo de nivel de agua, el se cortará la bomba. La bomba se conectará automáticamente de nuevo 5 minutos después de que el nivel del agua esté por encima del agua electrodo de nivel Fig. 2 Instalación vertical Fig. 3 Instalación horizontal Alta eficiencia El motor MSF 3 es un motor de imanes permanentes (motor PM) con una mayor eficiencia dentro del rango de potencia en comparación con un asíncrono convencional motor. Además de esto, el estator del motor segmentado contribuye considerablemente a la alta eficiencia. El motor MSF 3 se caracteriza además por un alto par de rotor bloqueado incluso con baja fuente de alimentación. Sobretensión y subtensión proteccion Pueden producirse sobretensiones y subtensiones en caso de fuente de alimentación inestable o una instalación defectuosa. La bomba se apagará si el voltaje cae fuera del rango de tensión admisible. El motor es automáticamente corte cuando el voltaje esté nuevamente dentro del permisible rango de voltaje. Por lo tanto, no se necesita un relé de protección adicional. necesario. Nota: El motor MSF 3 está protegido contra transitorios de la fuente de alimentación según EN/IEC 61000-4-5 (6 kV). En áreas con alta intensidad de rayos, externos Se recomienda protección contra rayos. Protección de sobrecarga En caso de que se exceda el límite de carga superior, el motor compensar automáticamente esto reduciendo el velocidad. Si la velocidad cae por debajo de 500 min-1, el motor ser cortado automáticamente. El motor permanecerá apagado durante 10 segundos, después de lo cual período, la bomba intentará reiniciarse automáticamente. La protección contra sobrecarga evita que el motor se queme.

Protección contra sobretemperatura Un motor de imanes permanentes emite muy poco calor para sus alrededores. En combinación con un eficiente sistema de circulación interna que aleja el calor de el rotor, estator y cojinetes, este hecho asegura condiciones óptimas de funcionamiento del motor. Como protección adicional, la unidad electrónica tiene un sensor de temperatura. Cuando la temperatura sube por encima +85 °C, el motor se apaga automáticamente. Cuando el temperatura ha bajado a +75 °C, el motor está se corta automáticamente de nuevo. Maximo poder punto (MPPT) La unidad electrónica incorporada le da al sistema SQFlex una serie de ventajas en comparación con los convencionales productos Una de estas ventajas es la función integrada microprocesador con MPPT (MPPT = Máxima Potencia seguimiento de puntos). Gracias a la función MPPT, el punto de trabajo de la bomba es continuamente optimizado de acuerdo con la potencia de entrada disponible. MPPT solo está disponible para bombas conectadas al suministro de CC. Amplio rango de voltaje El amplio rango de voltaje permite que el motor funcione a cualquier voltaje de 30-300 VDC o 90-240 VAC. Este hace que la instalación y el dimensionamiento sean especialmente fáciles. Fiabilidad El motor MSF 3 ha sido desarrollado con el fin de alta confiabilidad que se logra a través de los siguientes caracteristicas: • rodamientos de carbono/cerámica • excelentes capacidades de arranque • diversas instalaciones de protección. Instalación Las siguientes funciones garantizan una instalación sencilla del Bomba SQF: • Peso reducido que garantiza un manejo sencillo. • Instalación en pozos de 3″, 4″ o mayores. • Solo se necesita un interruptor de encendido/apagado, lo que significa que no se necesita un arrancador de motor/caja de arranque adicional. • SQF está disponible con cable y enchufe. Nota: La instalación horizontal requiere el nivel del agua electrodo a colocar min. 0,3 a 0,6 m por encima del bomba para garantizar la protección contra el funcionamiento en seco.

Contáctenos para recibir más información.

Modelos

• SQF 0.6-2
• SQF 0.6-3
• SQF 1.2-2
• SQF 1.2-3
• SQF 2.5-2
• SQF 3A-10
• SQF 5A-3
• SQF 5A-7
• SQF 8A-3
• SQF 8A-5
• SQF 11A-3

Características

– El material de fabricacion del motor y del cuerpo de la bomba es acero inoxidable AISI 304. – Cableado de tres 3 hilos: (Tierra + Polo 1 + Polo 2) Sin polaridad definida para su fácil instalación. – Motor 2HP

– Bomba centrífuga. – Sistema de protección de la bomba StopFlow

CARACTERÍSTICAS DE LA CONTROLADORA UControl-250x:

• Posibilidad de configuración manual o automática. • Automatización del llenado de depósito. • Automatización de riego directo. • Posibilidad de utilizar grupo electrógeno o paneles fotovoltaicos. • Indicadores led de tanque lleno o vacío. • Resistente a la intemperie (evitando la luz solar directa).

Frecuencia: 50-60 Hz Potencia: 60VDC-300VDC Rango AC: 90-240V
